适用于多种类型连接器端面成型的FTTH应用场景，不需要光纤切割刀，没有线路接头，一键启动操作、两道研磨工序完成端面制作。
1、用于FTTH装置、端面修复、光交箱整治
2、一键启动操作、四道研磨工序
3、适用于多种类型连接器和多种应用场景
技术参数
显著优势
|
光纤类型 |
质料 |
玻璃纤维、陶瓷 |
|
光纤芯数/种类 |
单芯/G651,G652,G653,G654,G655,G657 |
|
|
光纤直径 |
包层直径:80~150um,涂覆层直径：100~1000um |
|
|
损耗指标 |
平均插入损耗 |
<0.25dB（取决于连接器品质） |
|
平均回波损耗 |
>45dB（取决于连接器品质） |
|
|
功效参数 |
总研磨时间 |
120秒 |
|
研磨片使用寿命 |
40次+ |
|
|
研磨方法 |
分步 |
|
|
固化时间 |
15秒 |
|
|
马达转速 |
100-130/分钟 |
|
|
加压方法 |
中心加压 |
|
|
压力规模 |
30-600P可调 |
|
|
研磨液加注 |
手动 |
|
|
尺寸/重量 |
尺寸 |
127mmx140mmx100mm |
|
重量 |
1.6Kg（含电池） |
|
|
电源 |
AC交流输入 |
AC100~240V,50/60Hz |
|
DC直流输入 |
DC 16V 4A |
|
|
电池容量 |
2000mAh |
|
|
事情条件 |
海拔高度：0~6000米，事情温度-10℃~50℃ |
|
|
显示器 |
0.91英寸OLED |
|
|
无线� ？� |
RFID |
|
|
存储条件 |
保管温度：-20℃~50℃ ；0~95%RH |
|

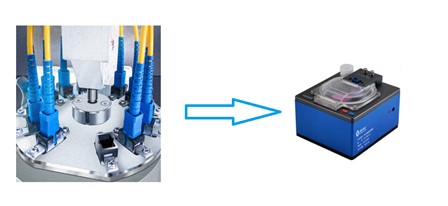

1、将工厂跳线制作工艺浓缩至施工现场，包管做出来的端头更美观、品质更有包管
2、包管从分线箱到光猫中间没有任何连接点，不需要热缩管、� ；ず械忍乇鸶郊谙呗飞�

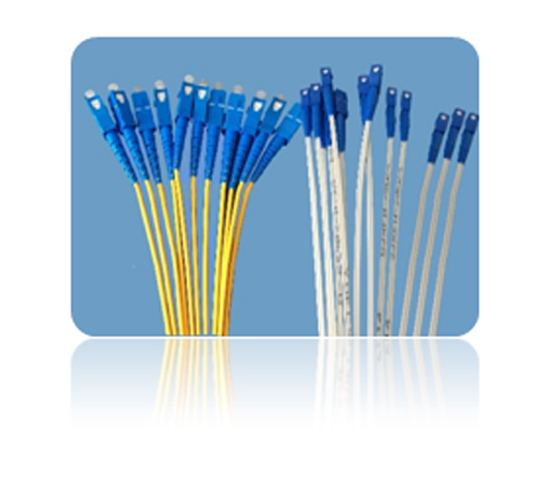

3、凭据实际需要制作光纤长度，包管装置效果更美观整齐
4、支持UPC、APC等种种类型光纤成端的研磨
光纤终端接续计划比照

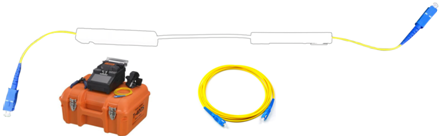

1、古板FTTH计划：熔接机+跳线
2、魔磨成端机计划：无需熔接机、切割刀、跳线，制作后中间无接点

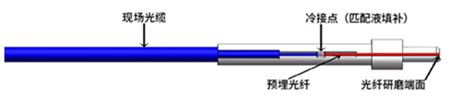

3、快速连接器
|
项目 |
熔接 |
冷接 |
研磨 |
|
平均插入损耗 |
≤0.3dB |
≤0.5dB |
≤0.25dB |
|
平均回波损耗 |
≥45dB |
≥40dB |
≥45dB |
|
特别接续点 |
有 |
有 |
无 |
|
专用设备 |
熔接机、切割刀等 |
切割刀等 |
端面研磨机 |
|
同心度包管 |
可靠 |
可靠 |
可靠 |
|
穿入二次损耗 |
无 |
有 |
无 |
|
曲率半径一致性 |
可靠 |
可靠 |
可靠 |
|
时效可靠性 |
可靠 |
可靠性差 |
可靠 |
|
平均组装时间 |
约2分钟 |
约1分钟 |
约2分钟 |
