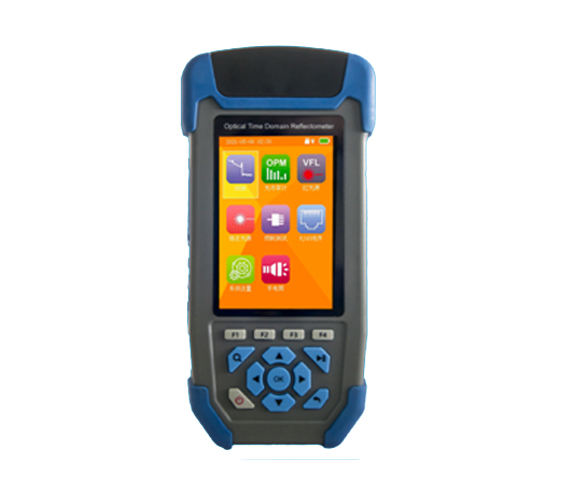

iT-6950多功效光时域反射仪仪适用于基于FTTx及接入网的工程施工和维护，测试被测光纤的断点、长度、损耗，输入光自动检测，一键自动测试，3.5寸彩色液晶屏，全新包胶外壳设计，防震防摔，手感切合人体学，机身小巧，六合一功效，集成OTDR、稳定光源、光功率计、红光源、网线线序校对、照明功效于一体，快速检测故障点，万能接头，FC/SC可交换，本机500条内部存储，可扩展TF卡，USB数据导出，内置4000毫安时锂电池，USB充电、充电宝随时供电，适合恒久野外事情。
产品特点
详细参数
配置清单

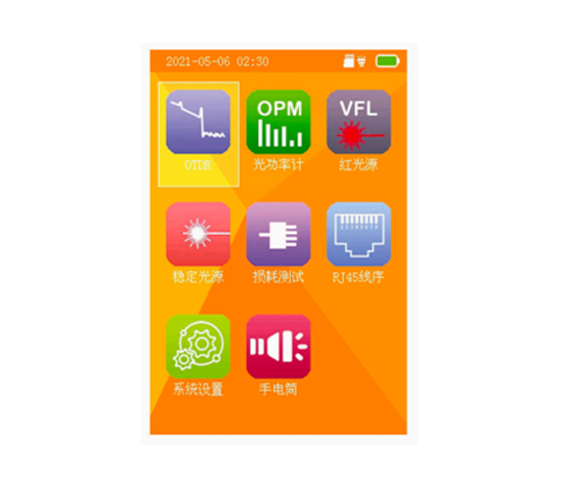

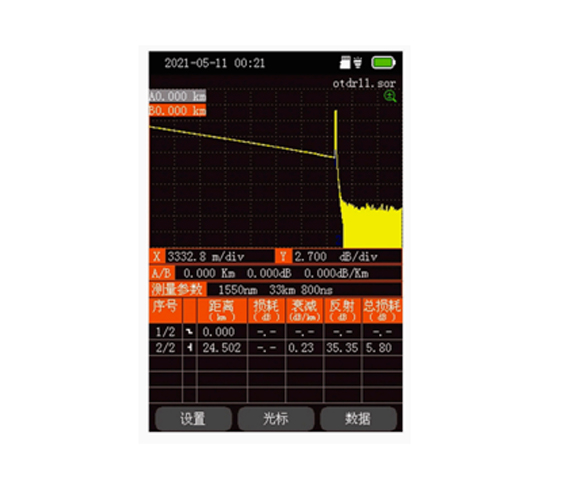

1、OTDR功效

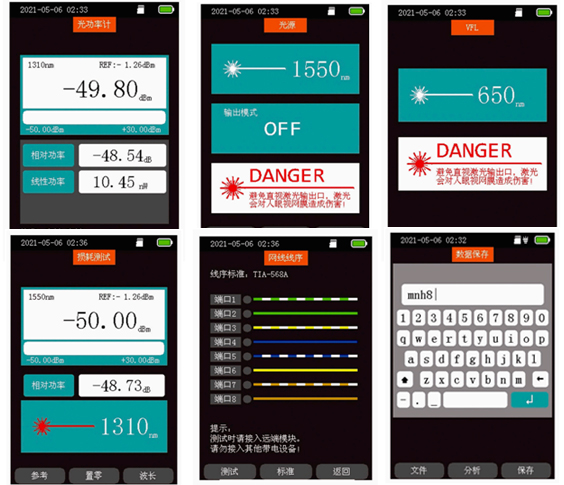

2、光功率计功效
3、红光VFL功效
4、激光光源功效
5、光损耗测试功效
6、RJ45网线线序丈量功效
7、手电筒暗情况照明功效
|
光时域反射仪 |
|
|
测试波长 |
1550nm±20nm |
|
光纤类型 |
G.652单模光纤 |
|
动态规模 |
22dB |
|
事件盲区 |
3m |
|
衰减盲区 |
10m |
|
丈量规模 |
500m~60km |
|
脉冲宽度 |
10ns~10us/自动 |
|
测距精度 |
±（1m+取样间隔+0.005％×测试距离） |
|
线性度 |
±0.2dB/dB |
|
数据存储 |
内部：≥500条；外部：可扩展TF卡 |
|
激光宁静品级 |
Class Ⅱ 级 |
|
文件花样 |
SOR标准文件花样 |
|
光连接器 |
FC/UPC（可交换SC） |
|
光功率计 |
|
|
波长规模 |
800nm~1700nm |
|
光连接器 |
2.5mm通用接口 |
|
丈量规模 |
-70dBm～+10dBm |
|
不确定度 |
±5% |
|
校准波长 |
850/1300/1310/1490/1550/1625nm |
|
光源 |
|
|
激光器类型 |
FP-LD |
|
输出波长 |
1550nm±20nm |
|
输出功率 |
≥-5dBm |
|
调制频率 |
270/330/1k/2kHz |
|
稳定度 |
CW，±0.5dB/15min（开机预热15min后测试） |
|
光连接器 |
FC/UPC（可交换SC） |
|
VFL |
|
|
事情波长 |
650nm±20nm |
|
输出功率 |
≥10mW |
|
事情模式 |
CW/1Hz/2Hz |
|
光连接器 |
2.5mm通用接口 |
|
整机指标 |
|
|
显示 |
3.5寸彩色液晶屏 |
|
数据接口 |
Micro USB |
|
可扩展外部存储 |
TF卡（选配） |
|
供电方法 |
聚合物锂电池：3.7V，4000mAh 电源适配器：5VDC，2A |
|
电池续航 |
待机＞20小时；丈量＞12小时 |
|
事情温度 |
-10℃～+50℃ |
|
存储温度 |
-40℃～+70℃ |
|
相对湿度 |
0～95％无结露 |
|
整机重量 |
≤360g |
|
尺寸 |
188mm×88mm×44mm |
|
网线线序丈量功效 |
做好网线水晶头以后进行通断测试 |
|
照明功效 |
夜间作业时候使用手电筒照明 |
|
名称 |
数量 |
备注 |
|
|
1 |
主机 |
1 |
|
|
2 |
电源适配器 |
1 |
|
|
3 |
数据线 |
1 |
|
|
4 |
光盘（含剖析软件、使用说明书） |
1 |
|
|
5 |
操作手册 |
1 |
|
|
6 |
SC/UPC接头 |
1 |
|
|
7 |
清洁棉签 |
1 |
|
|
8 |
牛津包 |
1 |
|
